Αντιμετώπιση προβλημάτων για 8 καναλιών Cardic coil low SNR

ΠΡΟΒΛΗΜΑ/ΣΥΜΠΤΩΜΑ

Όταν χρησιμοποιείτε σάρωση καρδιακού πηνίου 8 καναλιών, το SNR εικόνας δεν είναι καλό. Βρείτε το σήμα πολύ χαμηλό όταν χρησιμοποιείτε χειροκίνητη σάρωση.

ΡΙΖΙΚΗ ΑΙΤΙΑ/ΛΥΣΗ

Η ενσωματωμένη πολυπηνία μητρική πλακέτα ASM είναι κακή. (dynatron, IC: HC105)

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΙΣΤΟΡΙΚΟ/ΥΠΟΔΕΙΞΗ

1. Χρησιμοποιήστε τη δοκιμή SNR εκτέλεσης καρδιακού πηνίου 8 καναλιών, όλα τα κανάλια αποτυγχάνουν.

2. Χρησιμοποιήστε εργαλεία MCRT, ελέγξτε το SNR 8 καναλιών, το πέρασμα όλων των καναλιών. Τότε πρέπει να έχει πρόβλημα το πηνίο.

3. Παραγγείλετε νέο πηνίο, αλλά το πρόβλημα ίδιο. Εικόνα επίσης χαμηλό SNR.

4. Ελέγξτε την ισχύ της μονάδας κίνησης και όλο το κανάλι της πλακέτας STIF και IRF I/O. Ο

8 κανάλια είναι εντάξει.

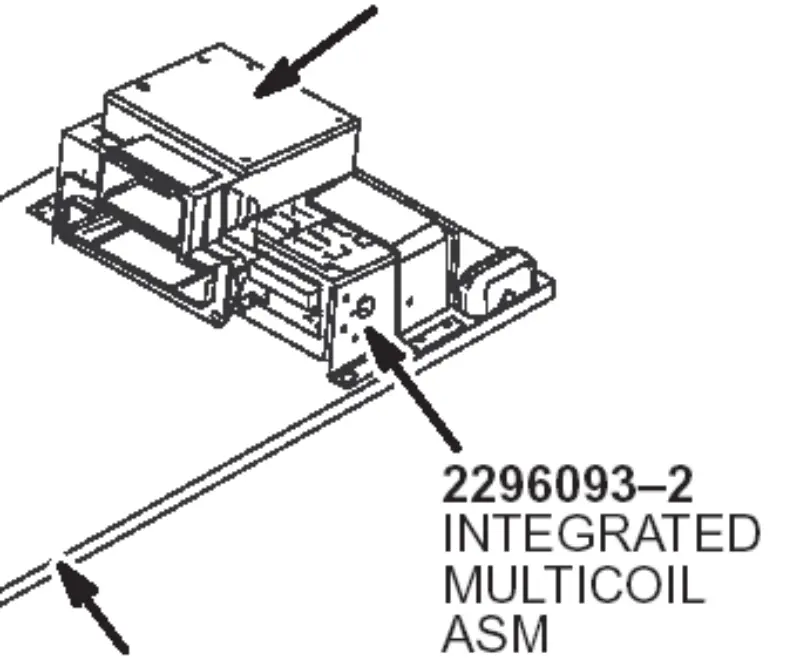

5. Αντικαταστήστε το Integrated multicoil ASM την εικόνα του καρδιακού φυσιολογικού 8 καναλιών.

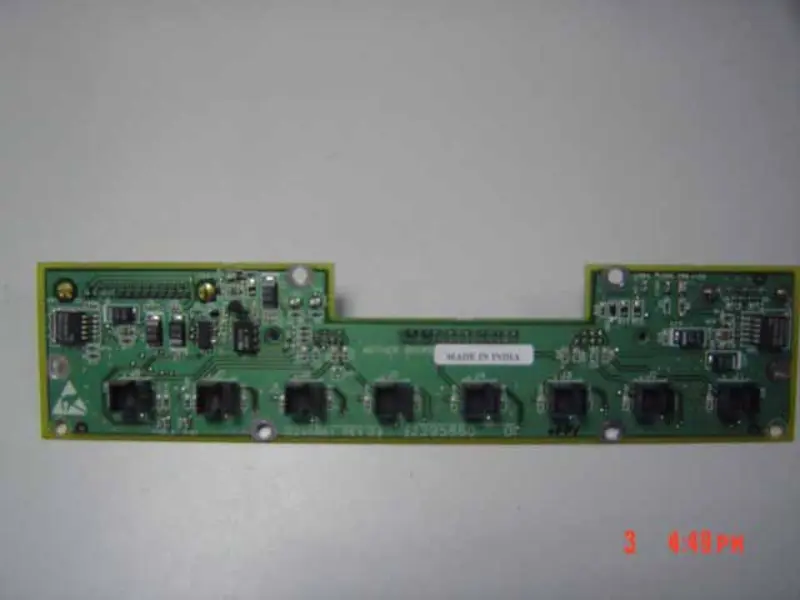

6. Ελέγξτε τη μητρική πλακέτα, βρείτε το HCT04(6反向器) και ένα dynatron κακό.

Μάθηση:

Όταν ορίζουμε ότι η θέση αστοχίας 8 καναλιών είναι στην πλευρά του πηνίου, εάν χρησιμοποιούμε εργαλεία MCRT, καλύτερα να ελέγξουμε το 8 κανάλι σε άλλη τοποθεσία.
