FSE και GRE Artifact

ΣΥΣΤΗΜΑ: MR 0.35T Ovation

Νοσοκομείο: Γενικό νοσοκομείο Daqing Oilfield

ΠΡΟΒΛΗΜΑ/ΣΥΜΠΤΩΜΑ

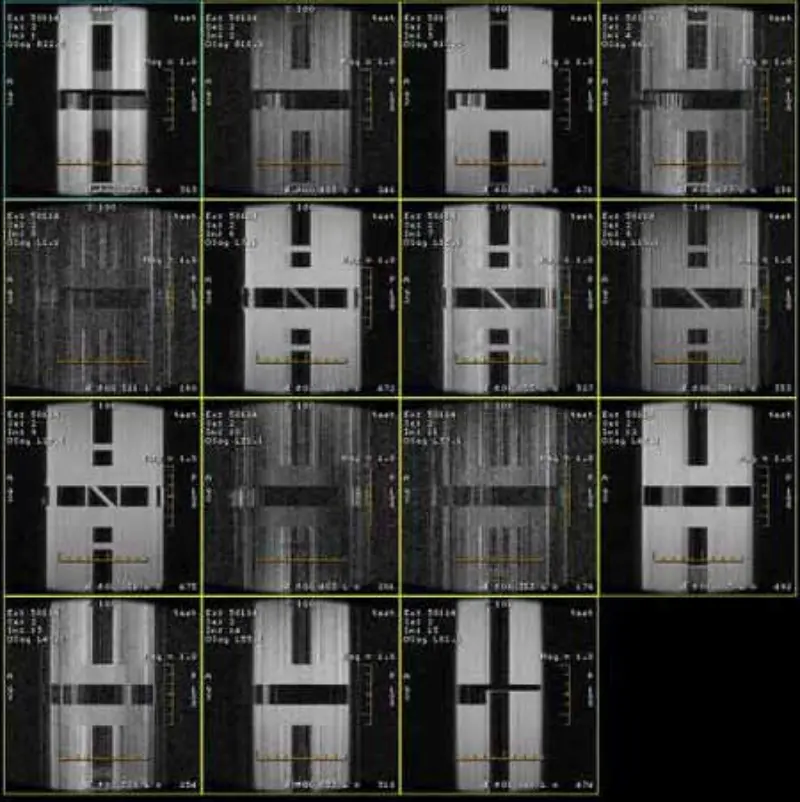

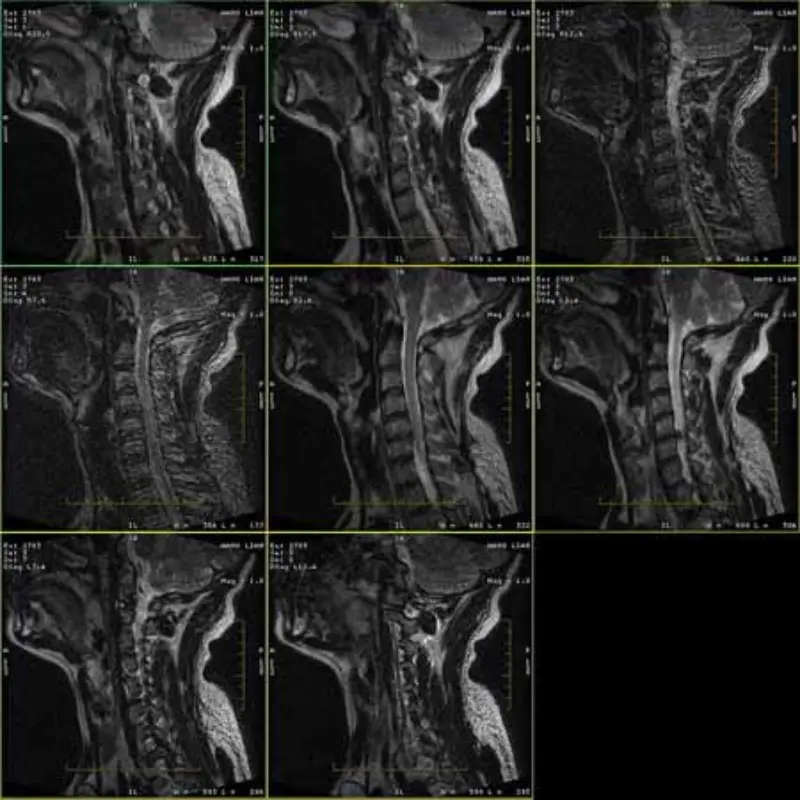

Οι εικόνες των πρωτοκόλλων FRFSE και GRE έχουν φάντασμα και μερικές φορές εικόνες χαμηλού SNR εμφανίζονται σε μία σειρά. Αλλά οι εικόνες πρωτοκόλλου SE είναι φυσιολογικές.

Παρακαλώ δείτε επισυνάψτε εικόνες.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΙΣΤΟΡΙΚΟ/ΥΠΟΔΕΙΞΗ

1. Αυτά τα τεχνουργήματα εμφανίζονται μόνο στην εικόνα των πρωτοκόλλων FRFSE και GRE, αλλά στο πρωτόκολλο SE

οι εικόνες δεν εμφανίζονται ποτέ. Κάντε Γρήγορο έλεγχο Head SPT, το head SNR είναι οριακό (περίπου 8,2).

2. Έλεγξε την πόρτα RF, την ισχύ φωτισμού, την τροφοδοσία TCU, την τροφοδοσία PAC και την οθόνη μαγνήτη, όλα εντάξει.

3. Αλλάξαμε τους ενισχυτές κλίσης, τα φίλτρα σε SRU και καλώδια, το τεχνούργημα εξακολουθεί να εμφανίζεται στα ίδια πρωτόκολλα.   Σελίδα 3 από 3

4. Δοκιμάστε τα παρακάτω εξαρτήματα σε άλλη τοποθεσία, όλα εντάξει. το gradient PSU, TYMEII , SCA, IPG II, UCERD, RF Amp, RFI, MSHS και Head coil

5. Ελέγξτε την ιδιότητα της διόδου DD, τα καλώδια DD και το HV, όλα κανονικά.

6. Απενεργοποιήστε την έξοδο σήματος RF του UCERD, το τεχνούργημα εξαφανίστηκε.

7. Αλλάξτε δέκτη και καλώδια λήψης και παρακάμψτε το MA, το πρόβλημα εξακολουθεί να υπάρχει.

8. Αποσυναρμολογήστε το πηνίο σώματος, τοποθετήστε το έξω από τον μαγνήτη, συνδέστε όλα τα καλώδια και σαρώστε ξανά, τα τεχνουργήματα εξακολουθούν να υπάρχουν.

9. Ελέγχουμε την παροχή ρεύματος και τη γείωση και βρίσκουμε ότι ο σύνδεσμος γείωσης στο PP (Magnet Room) είναι πολύ χαλαρός. Το σφίγγουμε και σαρώνουμε ξανά, το head SNR βελτιώθηκε

(SNR κεφαλής: 8,9)

ΡΙΖΙΚΗ ΑΙΤΙΑ/ΛΥΣΗ

Τελικά διαπιστώνουμε ότι κάποιος συνδέει 1 καλώδιο από 1 από 3 ηλεκτροφόρα καλώδια ισχύος εξοπλισμού μαγνητικής τομογραφίας

παροχή εκτός του Τμήματος MR χωρίς άδεια. Αφού αφαιρέσετε το καλώδιο και σαρώσετε ξανά, το σύστημα γίνεται κανονικό και το SNR της κεφαλής είναι 9,3.

Έτσι, η ποιότητα του τροφοδοτικού θα επηρεάσει την ποιότητα της εικόνας.
