ARTIFACT WI/Fiesta Image White Pixel

ΣΥΣΤΗΜΑ: 1.5T Signa Twin Excite II (Έκδοση λογισμικού 11.0M4)

ΠΡΟΒΛΗΜΑ/ΣΥΜΠΤΩΜΑ

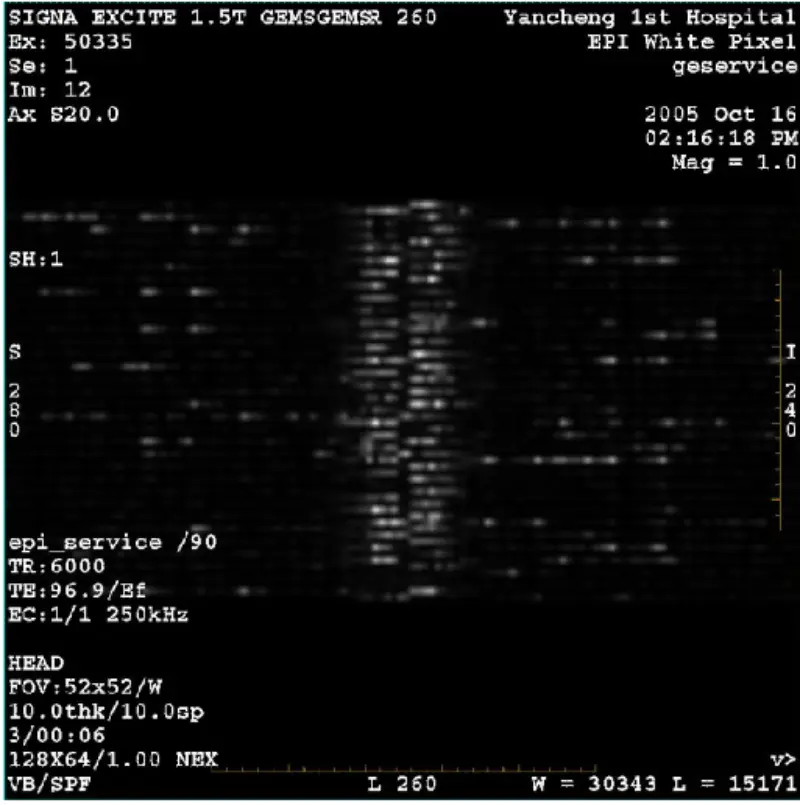

DWI (λειτουργία ζουμ και λειτουργία ολόκληρου) και φιέστα (λειτουργία ζουμ και πλήρης λειτουργία) εικόνα με ορατό δικτυωτό ή κοτλέ τεχνούργημα, ανεξάρτητα από τη χρήση πηνίου σώματος ή κεφαλής, άλλη εικόνα ρουτίνας φαίνεται φυσιολογική

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΙΣΤΟΡΙΚΟ/ΥΠΟΔΕΙΞΗ

1. Έλεγχος σούπερ συμπεριφοράς, το αποτέλεσμα είναι όλα πέρασμα.

2. Αφαιρέστε τη γέφυρα ασθενούς, δεν βρέθηκε κανένα νόμισμα και άλλο μέταλλο.

3. Κάντε τη βαθμονόμηση grafidy σε όλους τους όρους πράσινους.

4. Εκτελέστε το Zoom και ολόκληρο το BACC.

5. Εκτελέστε το Zoom και ολόκληρο το EPT. Το αποτέλεσμα είναι ότι το λευκό pixel και άλλα στοιχεία περνούν

συμπεριλαμβανομένου του κεφαλιού και του σώματος. Η τιμή πρόσκρουσης φάσης B0 είναι στην προδιαγραφή.

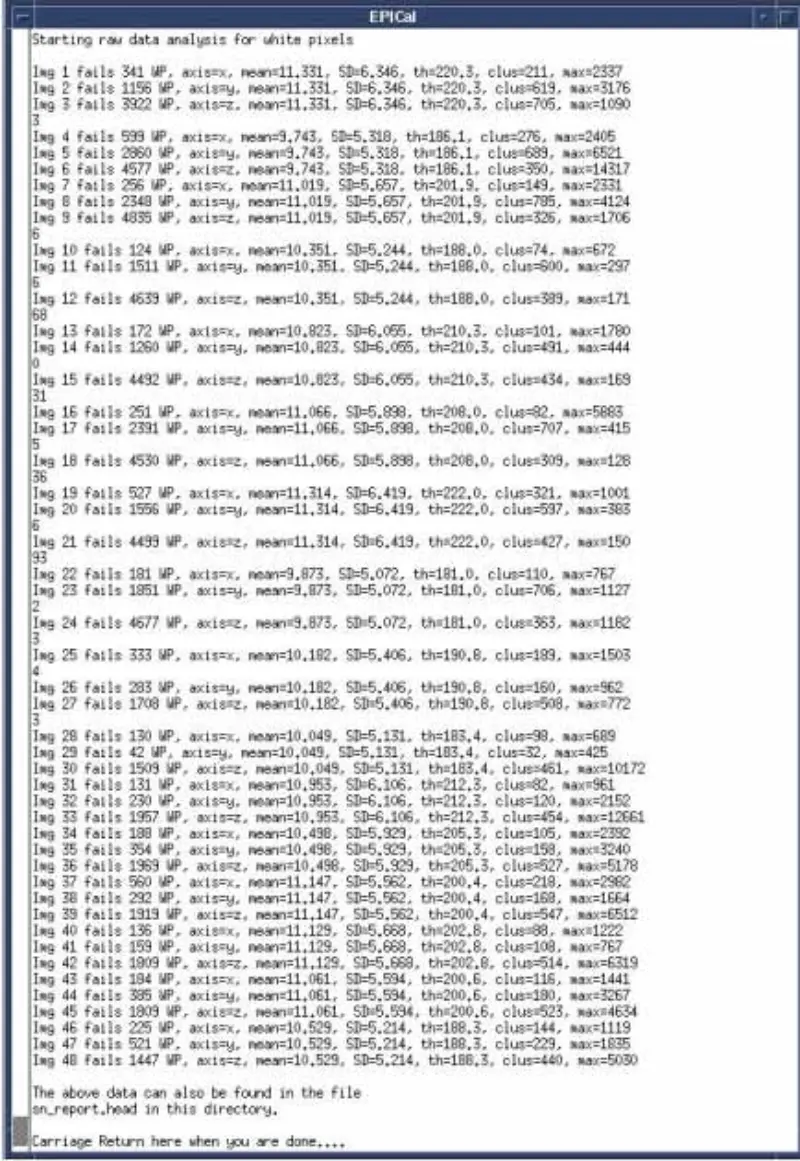

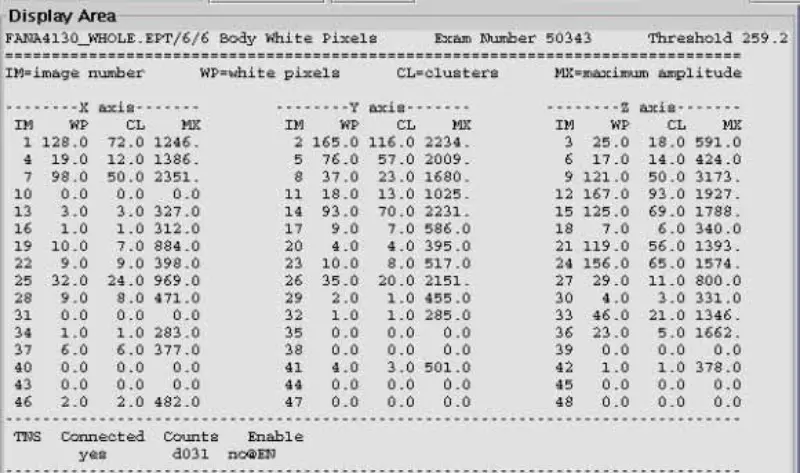

6. Εκτελέστε τη δοκιμή λευκών εικονοστοιχείων, όλα απέτυχαν.

7. Εκτελέστε το SPT all pass. Ειδικά όλα τα τεστ σταθερότητας κλίσης περνούν.

8. Προσομοιώστε και επιθεωρήστε στοιχεία περιβάλλοντος γύρω από τον μαγνήτη, όπως ανεμιστήρα, ηχείο, εγχυτήρα, ψυχρή κεφαλή και ούτω καθεξής.

9. Απενεργοποιήστε τον αισθητήρα θερμοκρασίας, το SRI, το PAC και τον πίνακα, το πρόβλημα παραμένει.

10. Αποσυνδέστε το καλώδιο λήψης από το ερμάριο συστήματος I/F (Σώμα J2 και Κεφαλή J5 ), προσθέστε τερματικό 50 ohm και μπλοκ DC στη φίσα του ντουλαπιού συστήματος. Σάρωση κεφαλής και σώματος λευκού εικονοστοιχείου EPT. το αποτέλεσμα είναι πέρασμα. Επιβεβαιώστε ότι το πρόβλημα δεν βρίσκεται στο ντουλάπι συστήματος. Επανασυνδέστε. Λήψη καλωδίου στο ερμάριο συστήματος I/F

11. Αποσυνδέστε το X,Y και το Z Gradient Drive Fiber Optics στην πλακέτα GP, σάρωση κεφαλής και σώματος λευκού εικονοστοιχείου EPT. το αποτέλεσμα είναι πέρασμα. Δείχνει ότι το λευκό εικονοστοιχείο επάγεται από κλίση. Βλέπουμε ότι το λευκό pixel δεν υπάρχει μόνο σε έναν άξονα. Στη συνέχεια, αντικαταστήστε την πλακέτα SGA PS, GP, αλλά το πρόβλημα παραμένει. Επανασυνδέστε τις οπτικές ίνες X,Y,Z Gradient Drive.

12. Απενεργοποιήστε το DD/TR στο SSM. Αποσυνδέστε το καλώδιο DD στο Pen Wall (J72, J73, J74, J75, J75) , σάρωση κεφαλής και σώματος λευκού pixel EPT. Το αποτέλεσμα είναι ότι το κεφάλι και το σώμα απέτυχαν. Το πηνίο του αμαξώματος δεν έχει αποσυντονιστεί, έτσι το πηνίο του σώματος απορροφά το σήμα. Επομένως, η κεφαλή και το σώμα απέτυχαν. Για να ελέγξετε την έκπτωσή μας, συνδέστε το καλώδιο επέκτασης στο πηνίο κεφαλής και τοποθετήστε το πηνίο κεφαλής έξω από τη μαγνητική οπή, σαρώστε την κεφαλή λευκό pixel. Στην πραγματικότητα, το αποτέλεσμα είναι αποτυχημένο. Επανασυνδέστε μόνο ένα από το καλώδιο DD στο Pen Wall, σάρωση κεφαλής και σώματος λευκού pixel EPT. Το αποτέλεσμα είναι ότι όλα απέτυχαν. Επιβεβαιώστε ότι η πλακέτα DD και η πλακέτα διαχωριστή δεν είναι η αιτία.

13. Επανασυνδέστε τα καλώδια DD στο Pen Wall. Αποσυνδέστε το καλώδιο T/R Bias BNC Body and Head στη σάρωση κεφαλής και σώματος λευκού pixel SSM.EPT. Το αποτέλεσμα είναι ότι όλα απέτυχαν. Επανασυνδέστε τα καλώδια πόλωσης σώματος και κεφαλής αφαιρέθηκαν. Αποσυνδέστε το καλώδιο εξόδου κεφαλής και σώματος στη σάρωση λευκού pixel SRFDII.EPT. Το αποτέλεσμα είναι ότι όλα απέτυχαν. Επιβεβαιώθηκε ότι αυτό το πρόβλημα δεν είναι στο SRFDII AMP και στο SSM.

14. Αποσυνδέστε τα καλώδια I και Q στο Hybrid. Εκτελέστε σάρωση λευκού εικονοστοιχείου κεφαλής EPT. Το αποτέλεσμα απέτυχε. Suspect Hybrid. Αντικαταστήστε το Hybrid. Αλλά ακόμα πρόβλημα.

15. Αφαιρέστε το μπροστινό κάλυμμα του μαγνήτη. Επιθεωρήστε το καλώδιο γείωσης θωράκισης RF και το καλώδιο του αισθητήρα θερμοκρασίας. Το καλώδιο είναι εντάξει.

16. Αφαιρέστε το πηνίο RF σώματος από το TRM. Εκτέλεση σάρωσης λευκού εικονοστοιχείου κεφαλής EPT, το αποτέλεσμα απέτυχε.

17. Αφαιρέστε την ασπίδα RF από το TRM. Εκτελέστε σάρωση λευκού εικονοστοιχείου EPT με την ασπίδα RF προς τα έξω. Το αποτέλεσμα απέτυχε. Αντικαταστήστε την ασπίδα RF και εκτελέστε σάρωση λευκών εικονοστοιχείων EPT. Πρόβλημα ακόμα.

ΡΙΖΙΚΗ ΑΙΤΙΑ/ΛΥΣΗ

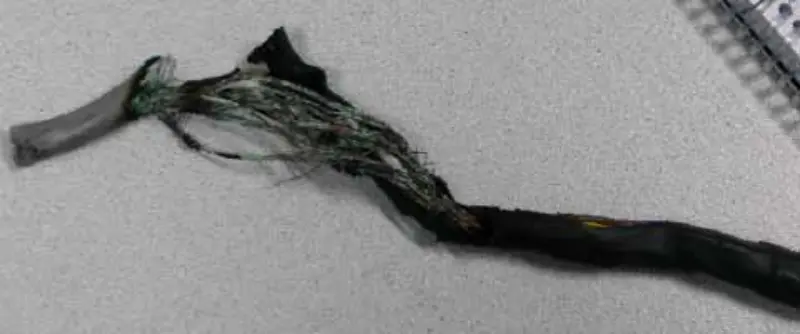

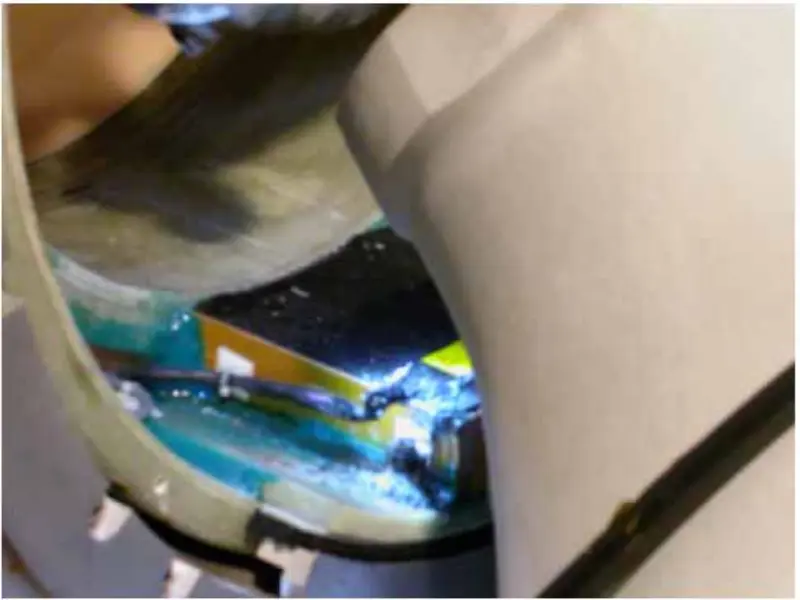

Από την παραπάνω ενέργεια και ανάλυση, συμπεραίνουμε ότι το πρόβλημα πρέπει να προκαλείται από πηνίο κλίσης. Αφαιρούμε λοιπόν το μπροστινό και το πίσω κάλυμμα του μαγνήτη, ελέγχουμε και σφίγγουμε τα μπουλόνια που σχετίζονται με το ντεγκραντέ πηνίο. Αφού αφαιρέσουμε το πίσω κάλυμμα του μαγνήτη, διαπιστώνουμε ότι το υψηλής τάξης καλώδιο του παρτυλίγματος έχει καεί και έχει γίνει μαύρο.

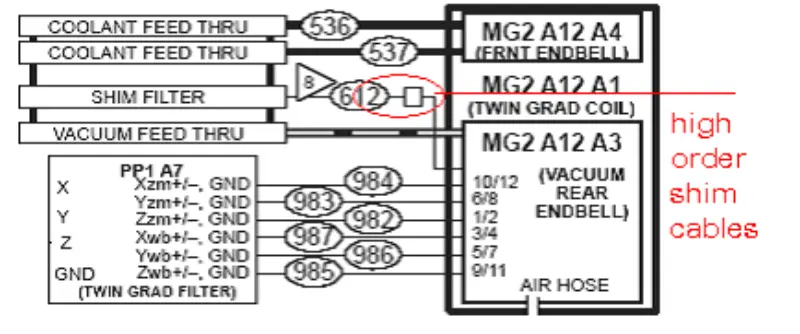

Επειδή δεν υπάρχει επιλογή ανταλλακτικών υψηλής παραγγελίας σε αυτόν τον ιστότοπο, κόψαμε το καλώδιο στερέωσης υψηλής παραγγελίας. Ξεκολλάμε τα καλώδια ξεχωριστά και δένουμε κάθε ένα από τα καλώδια χρησιμοποιώντας τη μονωμένη κολλητική ταινία. Επαναφέρετε τα πάντα, εκτελέστε σάρωση λευκών pixel EPT. Όλα περνούν. Μετά από αυτήν την τοπική επισκευή, το σύστημα είναι εντάξει. Δεν υπάρχει λευκό pixel όπως πριν στην εικόνα DWI και Fiesta.

Τα καλώδια υψηλής τάξης πρέπει να είναι κατεστραμμένα στο εργοστάσιο. Τα κατεστραμμένα καλώδια ενώθηκαν μεταξύ τους και σχημάτισαν πολλούς μικρότερους κύκλους. Κατά την εκτέλεση της σάρωσης DWI, ο κύκλος προκάλεσε πολύ περισσότερη θερμότητα από οποιαδήποτε άλλη σάρωση. Έτσι τα καλώδια καίγονταν μέρα με τη μέρα και επηρεάζουν τη σάρωση DWI. Στην πραγματικότητα, όσο περνάει η μέρα, το αποτέλεσμα γίνεται όλο και πιο σοβαρό.
